El panel REM-2/REM-2R se ha diseñado para instalar sobre cajas Europeas de mecanismos eléctricos ya sea empotrado o sobre cajas de superficie.

La unidad viene montada de fábrica por motivos de control de calidad y deberá ser desmontada e instalada siguiendo el proceso habitual de montaje de mecanismos de pared.

DESMONTAJE: Separar las 3 partes haciendo palanca entre el chasis metálico y el embellecedor usando un pequeño destornillador. Si la unidad ya está instalada en la pared, simplemente haga palanca entre la unidad y la pared con precaución.

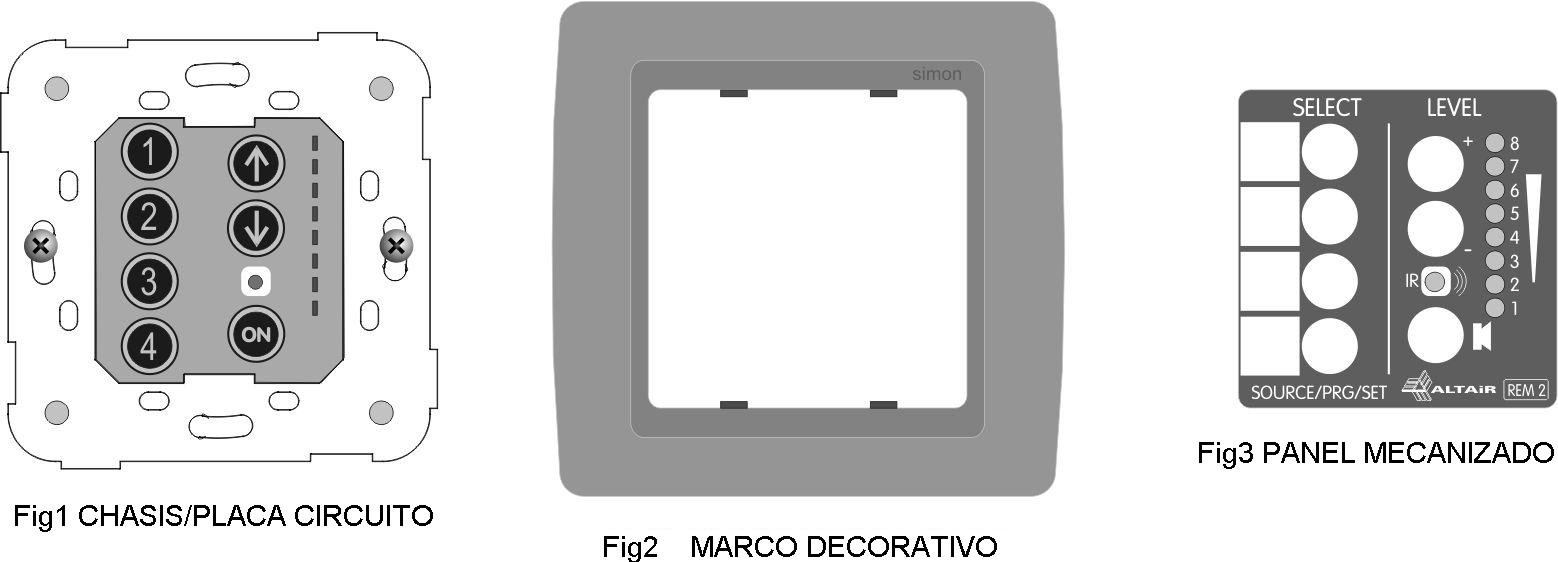

La unidad se compone de tres partes: conjunto -chapa/placa circuito-, marco decorativo y panel mecanizado. Se muestra la versión con teclas:

1. Instalar el conjunto -chasis/placa circuito- en la caja de mecanismos mediante los 2 tornillos suministrados en la caja de mecanismos. La unidad se puede montar mediante dos tornillos en montaje horizontal (como se muestra) o en posición vertical según conveniencia. Comprobar que los 4 cables están firmemente atornillados en el conector.

2. Montar el marco decorativo centrando los 4 tetones en los taladros del chasis.

3. Centrar el panel mecanizado sobre los pulsadores como se muestra. Aplicar una fuerza equilibrada sobre las 4 esquinas al mismo tiempo hasta que oiga un click. Revise el recorrido de las 7 teclas. Si es necesario desmonte el conjunto y vuélvalo a intentar de nuevo.
