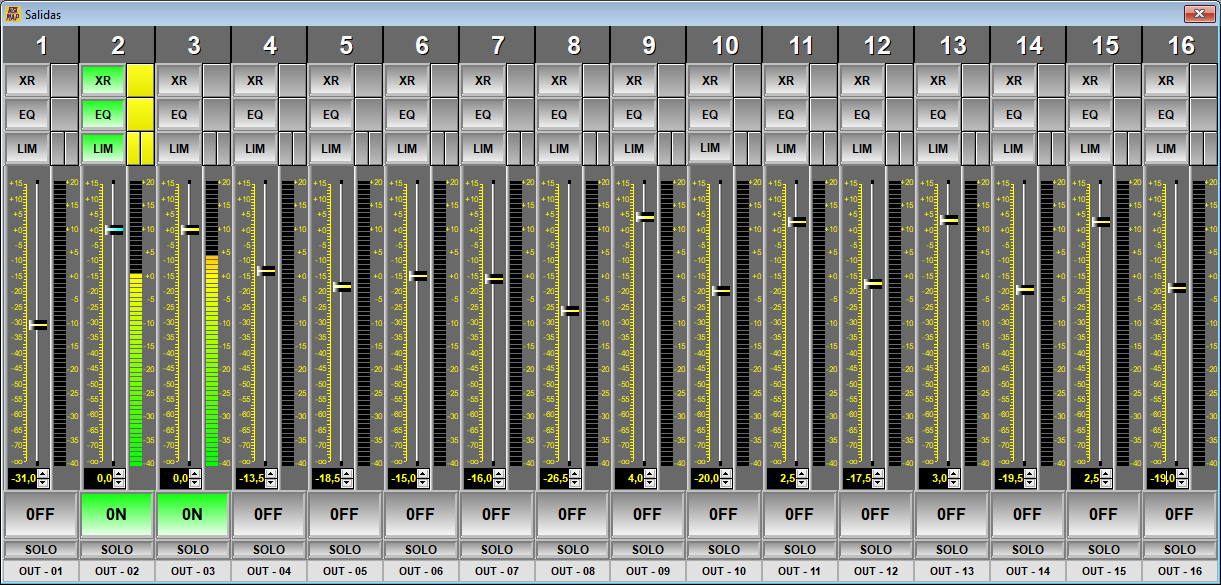

En esta ventana tenemos una vista global de todas las salidas de la 1 a la 8 (modelo MAP 128) o de la 1 a la 16 (modelo MAP1216).

En la ventana se presenta de un vistazo el estado activado o desactivado de los principales componentes de audio del MAP así como una indicación de niveles de señal y estado del proceso. Para realizar un control preciso de los componentes ir al Panel Configuración de Salidas. Para permitir ajustes y evitar un uso inadecuado de los componentes de audio hay que establecer los permisos de uso dentro de la Pestaña de Configuración de Salida.

Botones disponibles para cada canal en la ventana en cuestión:

• XR: Tecla de activación o -By-pass- e indicadores de nivel de la sección de Crossover.

  NOTA: Se recomienda dejar esta sección desahabilitada desde el Panel de Configuración de Salida para evitar desajustes accidentales.

• EQ: Tecla de activación o -By-pass- e indicadores de nivel de la sección de Ecualización.

• LIM: Tecla de activación o -By-pass- e indicadores de reducción de ganancia y nivel de señal de los limitadores de salida. Estos limitadores están situados -Post-Fader- permitiendo un control último y preciso del nivel individual de cada salida del MAP para proteger altavoces o señales enviadas hacia otros sistemas.

  NOTA: Se recomienda dejar esta sección desahabilitada desde el Panel de Configuración de Salida para evitar desajustes accidentales.

• Fader: Representado con un indicador de nivel extra detallado. Este elemento se puede definir ciertos movimientos del Fader:

  • DOBLE CLICK: Pone el valor del Fader a 0 dB rápidamente.

  • SELECCIÓN: Al hacer click sobre el Fader lo seleccionarás y este pasará de AMARILLO a AZUL. A partir de este momento podrá usar la rueda del ratón para ajustar el nivel, del Fader selecionado, en pasos de 0.5 dB.

  • AJUSTE NUMÉRICO: Podrá ajustar el valor del Fader de manera más precisa mediante la caja de texto que se encuentra en la posición inmediatamente inferior a la barra de nivel (-level bargraph-) del Fader. Dicha modificación la podrá realizar mediante las flechas +/-, el teclado numérico y la rueda del ratón.

• ON-OFF: Conmutador de encendido o MUTE del canal. Se activa y muestra indistintamente desde ambos paneles de entrada Entradas y Configuración Entrada.

• Solo: Este pulsador provoca un -solo- de la salida selecionada, muteando (apagando) el resto de las salidas. Esta función se emplea para aislar una salida del resto del sistema y así poder analizar el sistema en un procedimiento de chequeo. Cuando el MAP se emplea como procesador multizona esta tecla permitirá un chequeo de cableado o de identificación rápida de un bafle, ecualización individual de su zona, etc Esta tecla no deberá utilizarse más que para pruebas, NUNCA se deberá utilizar en el procesado diario. Al pulsar de nuevo dicho botón, el sistema volverá a su estado anterior sin necesidad de reposicionar ningún fader ni muteado.

  NOTA: Use esta tecla con precaución.

• IN-01: En este botón aparecerá el nombre que se le haya asignado a dicha salida. Pulsando este botón accederá al Panel de Configuración de Salida o MATRIZ de salidas de la salida en cuestión.
