Tal y como se ha descrito anteriormente, un juego de unidades REM-2/REM-2R se puede alimentar directamente desde el cableado remoto del MAP. La carga máxima permitida en el puerto MAP es de 500 mA que corresponde a la carga de unas 8 unidades. El uso de alimentadores externos permite aumentar el número de remotos o la distancia al procesador.
Las perdidas del cobre reducen el número máximo de remotos así como la distancia operativa hasta el MAP. Para evitar estas perdidas se deberá emplear secciones de cable mayores en lo posible. En algunos casos (como se describe en el apartado Instalaciones Medianas) al duplicar el número de cables de alimentación usando 3 pares en lugar de 2, es posible duplicar el número de remotos o la distancia hasta el MAP tal y como se describe en las tablas.
Los alimentadores recomendados son los empleados para aplicaciones generales de 5V para pared y con conexión tipo micro USB con conexión acodada. En cualquier caso se evaluará el espacio disponible dentro de la caja de mecanismos. Conecte el adaptador a la red siguiendo las recomendaciones del fabricante.
NOTA: Nunca montar el adaptador dentro de la caja de mecanismos.
La conexión con el cableado remoto se realiza mediante un conector RJ-11 6/6 no incluido (disponible en tiendas de telefonía) en el lado del MAP y por una borna enchufable (-terminal block-) de 4 polos y paso 3.5mm incluida en el suministro. El conector admite cables con una sección de hasta 1,3 mm2 para permitir conectar los remotos mediante un montaje en cadena.

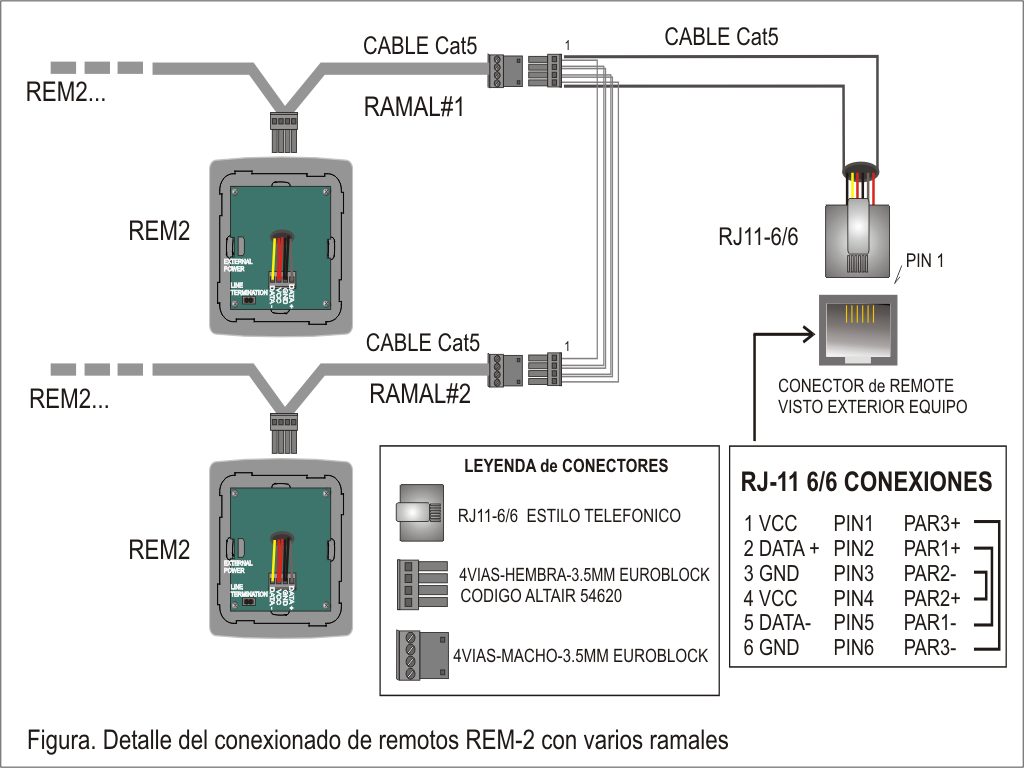

Cuando se precise crear ramales se puede seguir la recomendación de cableado que se muestra a continuación:
