El programa de control Altair 3cMAP para Windows™ se puede descargar desde el sitio web ALTAIR haciendo click sobre esta dirección:

Como el programa viene bajo extensión de programa ejecutable es posible que el navegador tome sus precauciones a la hora de descargar y de ejecutar el programa. Es necesario permitir la descarga del programa en nuestro ordenador. En sistemas operativos como Windows8 se deberá configurar el sistema de seguridad para admitir programas o archivos no cifrados.

A continuación, proceda a la instalación en su directorio preferido, por defecto será Altair. El programa indicará las novedades o correcciones de la versión actual y lanzara la ejecución del programa.

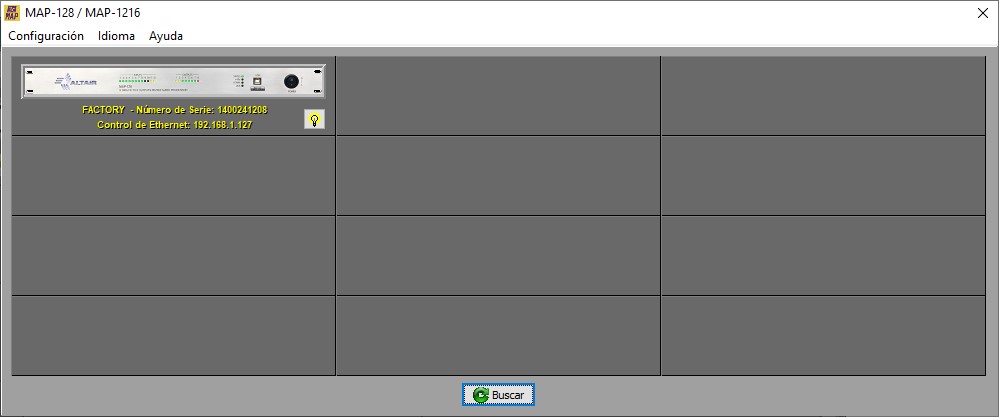

Página de Bienvenida

Esta página muestra los procesadores MAP que están al alcance de control del programa 3cMAP.

El programa no realiza una búsqueda continuamente por lo que para actualizar la lista es preciso pulsar el botón de Buscar -Search-. Pulse una vez sobre el procesador requerido para acceder.

Se muestra cada aparato junto con su Nº de serie así como el sistema de conexión empleado: por USB o mediante Ethernet indicando la dirección IP empleada.

Por cada aparato mostrado tenemos un icono de una bombilla para ayudar a localizar el dispositivo en cuestión. Una vez pulsado, el aparato que buscamos encenderá todos los LEDS del Panel Frontal en color blanco a modo de ráfaga.

Es posible configurar el método de búsqueda de procesadores, manual o automático. El método automático realiza una búsqueda en un entorno y rango moderados. Para rangos mayores se recomienda el método manual y se deberán anotar las direcciones IP de los procesadores que están en el rango mediante la tabla de la ventana Configuración → Cofiguración Manual de Ethernet (-Config → Manual Ethernet Config-).

Es posible modificar el tiempo máximo de espera a las llamadas de búsqueda para agilizar el proceso. Puede modificar este parámetro en: Configuración → Configuración de Tiempo de Espera de Ethernet (-Config → Ethernet Timeout Config-).

Ajuste por defecto 30ms.

Conexión a red de área local LAN

El procesador se puede dejar permanentemente conectado a un puerto disponible de la red para un control local o remoto. Los puertos recomendados deberán ser preferiblemente del tipo switch. La direccion IP por defecto de la unidad es IP: 192.168.1.128

Cambie la dirección IP de su procesador para permitir trabajar con mas unidades dentro de la misma red LAN. Para cambiar la IP lo mas recomendable es hacerlo desde la conexión USB.

Verificación de la conexión. Datos del Procesador

Se puede hacer una primera verificación de la conexión del procesador con la red LAN. Para realizar esta verificación conecte el procesador a la red LAN y mediante un navegador de un PC conectado a esta red teclee la dirección por defecto 192.168.1.128 Si la conexión es valida el procesador contestará con la siguiente página informativa indicando los datos del aparato así como un link para descargar el programa desde el sitio web de Altair. La dirección IP se puede cambiar desde la página de bienvenida o desde el programa 3cMAP en la barra de herramientas Editar → Configuración IP (-Edit → IP config-).

El procesador MAP puede ser gobernado por un PC mediante la conexión USB del panel frontal.

Esta es la conexión más indicada cuando se necesita realizar ajuste rápido o pequeños cambios en un determinado procesador, para realizar labores de mantenimiento, actualización del firmware o para realizar cambios de las direcciones IP.

El programa de instalación del software 3cMAP realizará la instalación automática de los drivers necesarios y de su configuración en el PC.

Carga de Trabajo de la DSP. -DSP Occupation-

Al ajecutar el programa 3cMAP podrá observar en la esquina inferior izquierda un indicador que informa de la carga de trabajo del procesador DSP. Este marcador indica en varios colores el % del total, que puede soportar la DSP, que esta ya ocupado en las diversas tareas de procesamiento.

Se debe tener precaución a la hora de activar elementos de proceso para no llegar a los limites del dispositivo. Para evitar sobrecargas se recomienda poner en -by-pass OFF- los elementos que realmente no se precisen. Es preciso optimizar los recursos de procesamiento para dejar siempre una reserva de capacidad. Los elementos que mas recursos emplean son: el -AUTOMIX-, los AF (-anti-fedback-) los CMP (compresores/expansores) y los LIM (limitadores) en el orden listado. Los cross-overs con mucha pendiente también utilizan una elevada cantidad de recursos cuando son muy numerosos. El resto de procesos como los EQ apenas influyen en el consumo de procesamiento.
