Cuando la instalación se queda corta en cuanto a número de entradas o de salidas existe la posibilidad de hacer una expansión conectando otro procesador encadenado. Los procesadores MAP incorporan un conector de interconexión de unidades o -LINK- que nos permite un procesado combinado de las señales de los dos procesadores.

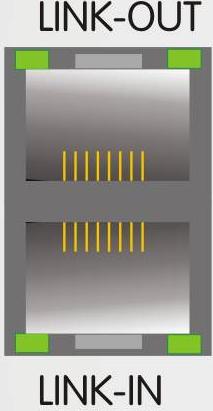

El encadenado o link se realiza mediante dos conectores del tipo RJ45 empleando 2 latiguillos de unión de los empleados para redes Ethernet. Estos latiguillos estarán compuestos por 4 pares de cable trenzado tipo Cat5.

Asegúrese de que el cableado sea pin a pin en los 8 hilos revisando el código de colores en cada extremo. Los latiguillos deberán ser de la medida mas corta disponible. Una longitud de 0,5 a 1 metro es muy habitual. Los indicadores del frontal mostraran la conexión link. Los indicadores situados en los conectores traseros de link no están dispuestos para indicar el estado de esta conexión ni de la señal presente.

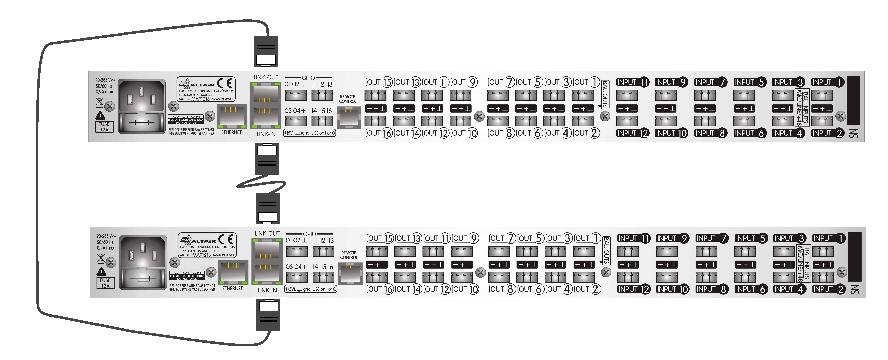

Como se indica en la figura, se deberá cablear la salida link out de un aparato A a la entrada link in del aparato B y en el otro sentido, cablear la salida link out del aparato B a la entrada link in del aparato A.

Control 3cMAP

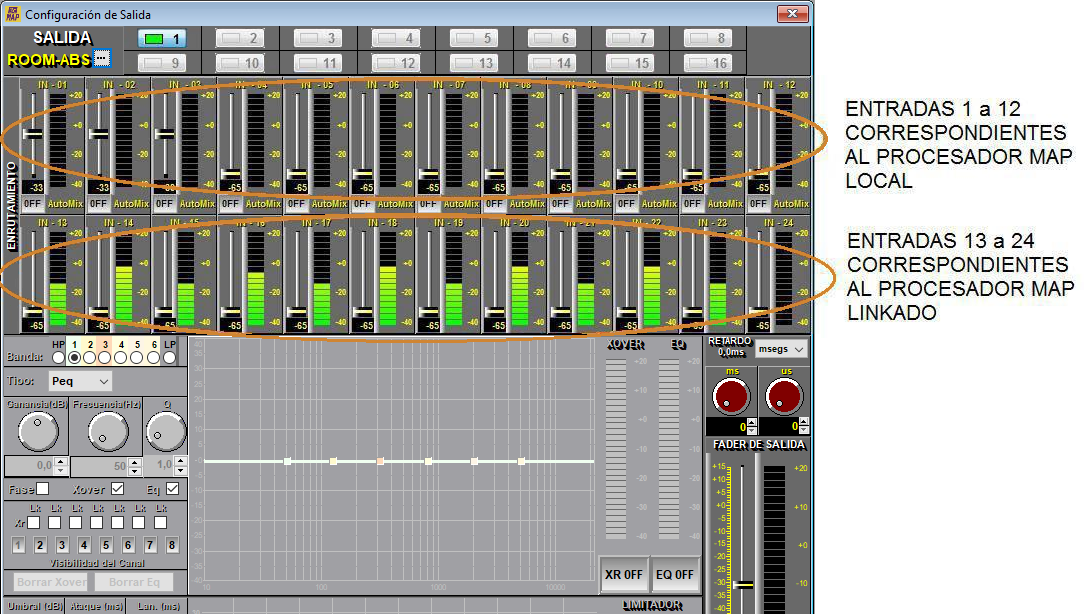

El software 3cMAP detectará la presencia del otro aparato y se adaptará en cuanto al número de entradas a procesar en su sección de Matrix, ventana del programa CONFIGURACIÓN DE SALIDA -OUTPUT DETAIL-. Ver figura inferior.

Las secciones de entradas -input- y de salidas -output- permanecerán inalteradas ya que su número no cambia.

Como ahora tenemos dos aparatos deberemos abrir un programa 3cMAP para cada aparato desde un mismo PC. Cada programa sera el responsable de los ajustes de cada aparato tanto en el manejo propio como en el tratamiento de las memorias que se realizarán independientes para cada aparato desde su programa vinculado.

El manejo y propiedades de los controles remotos también estará vinculado a cada programa y cada aparato por separado. En este sentido las instalaciones con doble procesador deberán estar dotadas de doble cableado de remotos, un cableado para cada aparato. No esta contemplado en el diseño de los procesadores MAP la asociación de funciones o acciones de los remotos sobre ambos aparatos simultáneamente y por tanto cada remoto solo tendrá acceso de control sobre las entradas y salidas físicas de su aparato asociado.

Control de GPIO

Como en el apartado anterior, el manejo y propiedades de control remoto por entradas/salidas lógicas o GPIO estará vinculado a cada programa y a cada aparato por separado y se deberá realizar la instalación bajo estas especificaciones. En este sentido se podrían implementar controles duplicados, uno por aparato, mediante el uso por ejemplo de pulsadores o relés de doble circuito (2+2 pines) para disparar simultáneamente un preset o una acción de cada aparato de forma que obtenemos una acción global.
