Los procesadores MAP-128/1216 incluyen seis conexiones de entrada lógicas para aplicación general (-General Purpose Input-) y cuatro de salida (-General Purpose Output-) permitiendo así control remoto hacia/desde equipos auxiliares.

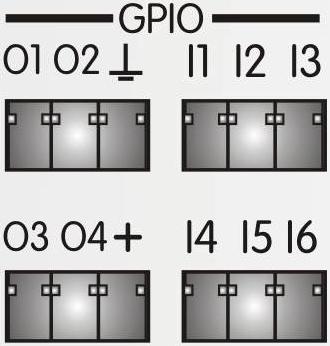

Las conexiones GPIO emplean conectores standard de paso 3.5 mm tipo Phoenix™.

Ambas conexiones de entrada y salida comparten conexiones para alimentación (+) positivo y tierra.

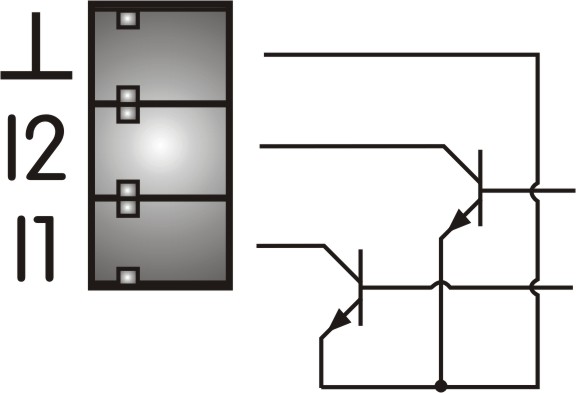

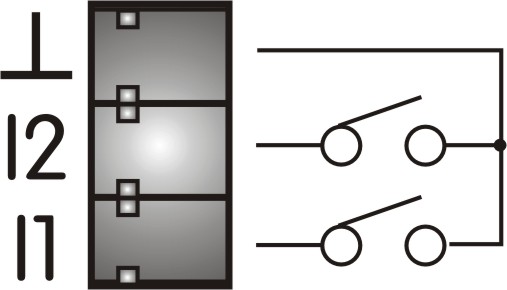

Las entradas son lógicas, con un -pull-up- interno de 100 Kohm sobre 5 Voltios y por lo tanto la forma más simple de conexión (disparo) externa es empleando un simple pulsador a tierra o también conectándolas a dispositivos que incorporen salidas de colector abierto tal y como se muestra en los diagramas adjuntos.

Las entradas GPIO establecerán acciones que se han definido previamente bajo el software de control 3cMAP tales como:

Llamada a memoria -Preset Recall-, Nivel de entrada, Encendido/apagado de entradas, Nivel de salida, Encendido/apagado de salidas, Ruteado y sus niveles, Disparo de mensajes de voz así como disparo de salidas lógicas.

Dado que los procesadores MAP no incorporan controles en el panel frontal, el empleo de estas conexiones lógicas mediante controles ocultos o mediante disparo desde otros dispositivos externos ligados al control de audio de la instalación permiten los cambios necesarios al día a día. Un simple pulsador permite disparar los distintos presets predefinidos por el instalador según las necesidades del cliente. Para un control más general se recomienda el uso del controlador remoto REM-2.

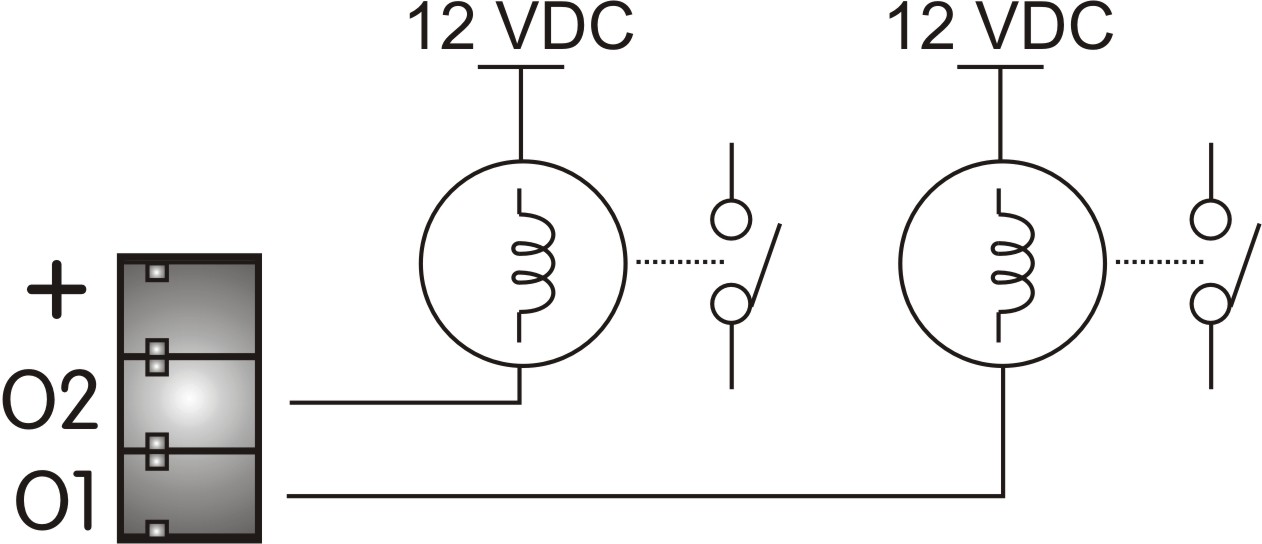

Las salidas son por colector abierto por lo que admiten señales de control con distintas tensiones ajenas al procesador (50 Voltios DC máximo). Para pequeñas cargas se puede emplear la tensión interna de 5 voltios DC (borna +) para alimentar circuitos externos con una carga maxima de hasta 500 mA en total. Estas salidas se pueden conectar a indicadores tipo LED y a relés entre otros. Si la carga requiere una tensión/corriente superior a la especificada anteriormente se puede recurrir a fuentes externas (50 V/500mA max.).

Las salidas GPIO establecerán cambios de señal lógica según acciones que se han definido previamente bajo el software de control 3cMAP tales como:

Estado del botón de activación de entradas On/OFF, Presencia de señal de una entrada, Nivel de pico de una señal de entrada, Estado del botón de activación de salidas On/Off, Presencia de señal en la salida, Nivel de pico de una salida, Temporizador de eventos activado, Estado de los indicadores de link y de USB.

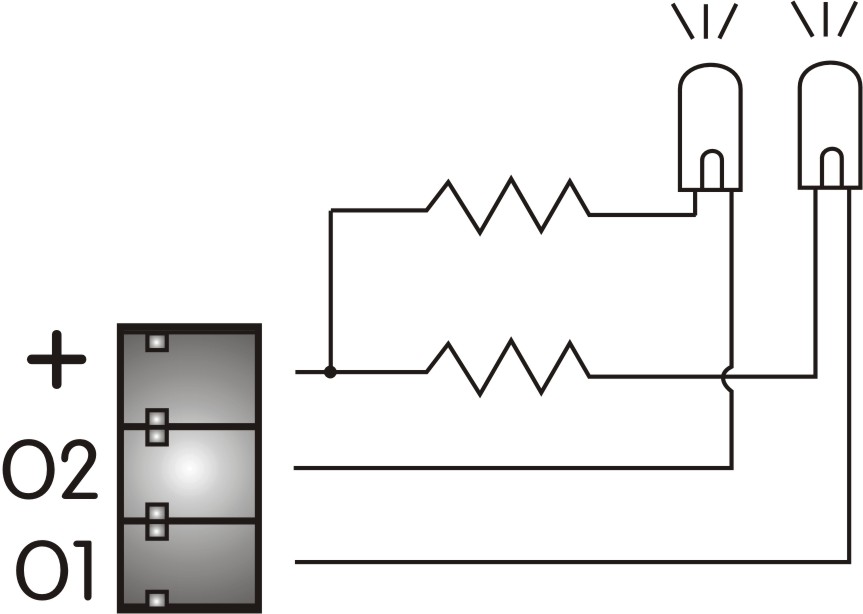

Como ejemplo podríamos conectar un indicador led a la salida GPIO O1 para indicarnos cuando pica (indicación de nivel de pico) la salida número 8. Otra aplicación consistiría en conectar un indicador luminoso de LOCAL ABIERTO mediante un relé a la salida GPIO O2 y asociado al temporizador de eventos con el horario del local o también para disparar un limitador de presión sonora para ciertas franjas horarias.
