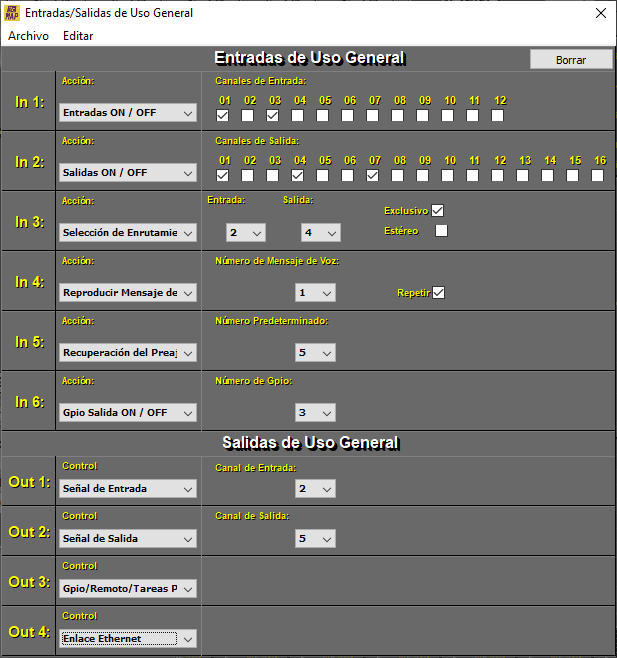

Las acciones que realizarán las entradas GPIO son:

• Subir/Bajar Nivel de Entrada: Cada transición producirá un salto de 0,5 dB hacia arriba o hacia abajo en las entradas seleccionadas.

• Entradas ON/OFF: Produce un cambio de estado cíclico entre apagado y encendido.

• Entradas ON: Fuerza el estado las entradas seleccionadas a encendido. No es cíclico, al pulsar de nuevo no cambia el estado de las entradas a apagado.

• Entradas OFF: Fuerza el estado las entradas seleccionadas a apagado. No es cíclico, al pulsar de nuevo no cambia el estado de las entradas a encendido.

• Subir/Bajar Nivel de Salida: Cada transición producirá un salto de 0,5 dB hacia arriba o hacia abajo en las salidas seleccionadas.

• Salidas ON/OFF: Produce un cambio de estado cíclico entre apagado y encendido.

• Salidas ON: Fuerza el estado las salidas seleccionadas a encendido. No es cíclico, al pulsar de nuevo no cambia el estado de las entradas a apagado.

• Salidas OFF: Fuerza el estado las salidas seleccionadas a apagado. No es cíclico, al pulsar de nuevo no cambia el estado de las entradas a encendido.

• Subir/Bajar Nivel de Enrutamiento: Cada transición producirá un salto de 0,5 dB hacia arriba o hacia abajo en la señal de entrada del enrutamiento (-routing-) selecionado.

• Selección de Enrutamiento: Cambia las entradas de enrutamiento (-routing-) en las salidas seleccionadas desde encendido (0 dB) a apagado (-oo) y viceversa. Seleccionando la opción Estereo (-Stereo-) permite una combinación a duo. Seleccionando la opción de Exclusivo (-Exclusive-) solo la última entrada seleccionada permanecerá activa cancelando las otras entradas enrutadas.

• Recuperación de Preajustes: Hace una llamada a memoria del Preajuste seleccionado dentro del margen 1 a 10.

• Reproducir Mensajes de Voz: Reproduce un Mensaje de Voz del 1 al 5. Activando la opción de Repetir acciona un bucle continuo de repetición.

  NOTA: Consulte el apartado 7.3.5. Panel de Mensajes de Voz para información adicional.

• Gpio Salida ON: Fuerza el estado de la salida GPIO seleccionada a encendido (-ON-), lógica 1. No es cíclico.

• Gpio Salida OFF: Fuerza el estado de la salida GPIO seleccionada a apagado (-OFF-), lógica 0. No es cíclico.

• Gpio Salida ON/OFF: Produce un cambio de estado cíclico entre apagado y encendido, lógica 1 ó 0 respectivamente.

Los valores tomados por las salidas GPIO dependiendo de la función asignada son:

• Entrada ON/OFF: La salida GPIO reflejará el estado del canal de entrada seleccionado (del 1 al 12). Cuando el canal de entrada seleccionado esté activado (-ON-), la salida GPIO estará activa (lógica 1, circuito conduciendo). Cuando dicha canal esté desactivado (-OFF-) la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Señal de Entrada: Cuando la señal de entrada alcanze el nivel de presencia de señal (Señal >= -40 dBu) la salida GPIO estará activa (lógica 1, circuito conduciendo) de lo contrario la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Pico de Entrada: Cuando la señal de entrada alcanze el nivel de pico (Señal >= +14.5 dBu) la salida GPIO estará activa (lógica 1, circuito conduciendo) de lo contrario la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Salida ON/OFF: La salida GPIO reflejará el estado del canal de salida seleccionado (1 a 8 ó 16 dependiendo de la unidad de MAP que disponga). Cuando el canal de salida esté activado (-ON-), la salida GPIO estará activa (lógica 1, circuito conduciendo). Cuando dicho canal esté desactivado (-OFF-) la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Señal de Salida: Cuando la señal de salida alcanza el nivel de presencia de señal (Señal >= -40 dBu) la salida GPIO estará activa (lógica 1, circuito conduciendo) de lo contrario la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Pico de Salida: Cuando la señal de salida alcanza el nivel de pico (Señal >= +14.5 dBu) la salida GPIO estará activa (lógica 1, circuito conduciendo) de lo contrario la salida GPIO pasará a inactiva (lógica 0, circuito abierto).

• Gpio/Remoto/Tareas Programadas: La salida GPIO reflejará el estado o acción de una tecla del remoto (REM-2) pulsada o el inicio de una tarea programada. Esta especificación es muy útil para apertura remota de telones o pantallas de LCD o para programar el apagado y el encendido de luces entre otros.

• Enlace Ethernet: La salida GPIO se activará cuando el MAP este conectado a una red de conexión Ethernet.

• Enlace USB: La salida GPIO se activará cuando el MAP este conectado mediante USB.
