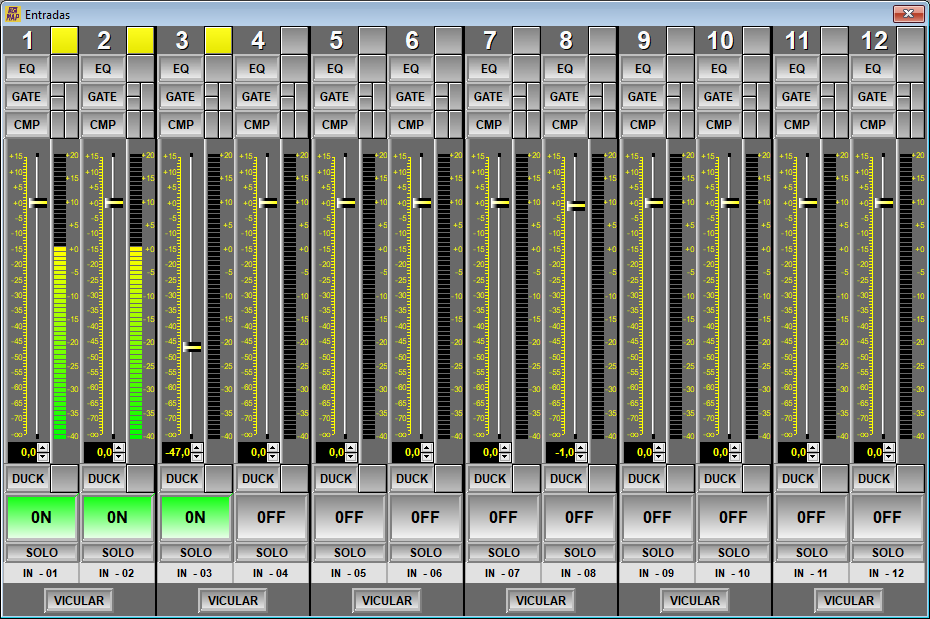

En esta sección aparece una vista global de las 12 entradas con sus parámetros más importantes de un vistazo. Para un ajuste más preciso vaya a la sección del Panel de Configuración de Entrada.

En este panel podremos observar que tenemos los siguientes elementos para cada canal:

• EQ: Representado con una tecla de -by-pass- y una barra de nivel (-level bargraph-).

• GATE: Puerta de Ruido. Representado con una tecla de -by-pass-, LEDs de puerta abierta (VERDE) o cerrada (ROJO) y una barra de nivel (-level bargraph-).

• CMP: Compresor-Expansor. Representado con una tecla de -by-pass-, un LED de indicación de reducción o expansión de ganancia e indicadores de nivel (-level bargraph-).

• FADER: Representado con un indicador de nivel extra detallado. Este elementos se puede definir ciertos movimientos del Fader:

  • DOBLE CLICK: Pone el valor del Fader a 0 dB rápidamente.

  • SELECCIÓN: Al hacer click sobre el Fader lo seleccionarás y este pasará de AMARILLO a AZUL. A partir de este momento podrá usar la rueda del ratón para ajustar el nivel, del Fader selecionado, en pasos de 0.5 dB.

  • AJUSTE NUMÉRICO: Podrá ajustar el valor del Fader de manera más precisa mediante la caja de texto que se encuentra en la posición inmediatamente inferior a la barra de nivel (-level bargraph-) del Fader. Dicha modificación la podrá realizar mediante las flechas +/-, el teclado numérico y la rueda del ratón.

• DUCK: Activación del ducker y LED indicador. Haciendo doble click sobre el LED de actividad abrirá la ventana de parámetros del Ducker.

  NOTA: Para más información consultar el apartado 7.2.4.1. Entrada Ducker.

• ON/OFF: Botón de Encendido o Apagado. Este es el conmutador principal, también conocido como -MUTE- del canal.

• SOLO: Este pulsador provoca un solo del canal muteando (apagando) el resto de los canales. Esta función se emplea para aislar el canal del resto de entradas y así poder analizar el istema en un procedimiento de chequeo. Esta tecla no deberá utilizarse más que para pruebas, NUNCA se utilizará en el procesado diario. Cuando se emplee el MAP como mezclador de micrófonos esta tecla es muy útil para aislar momentáneamente un canal como pueda ser un presentador, anulando el resto de las fuentes de sonido. Al pulsar de nuevo dicho botón, el sistema volverá a su estado anterior sin necesidad de reposicionar ningún fader.

  NOTA: Use este botón con precaución.

• IN-01: En este botón aparecera el nombre que se le haya asignado a dicha entrada. Pulsando dicho botón accederá al Panel de Configuración de Entrada de la entrada en cuestión.

• LINK: Este pulsador hace que los dos canales contiguos operen como un único canal en cuanto a sus ajustes con excepción de la ganancia de -preamp- que se puede ajustar de modo individual. Cuando se realiza el emparejamiento de canales o -link-, los ajustes de EQ, la puerta, el compresor y el fader del canal par se perderán siendo reemplazados por los parámetros del canal impar. Por otra parte, al volver a modo individual o regresar del modo LINK los parámetros no se verán modificados, es decir, los parámetros del canal par seguirán siendo los mismos que los del canal impar y si desea que sean diferentes deberá modificarlos de manera manual.
