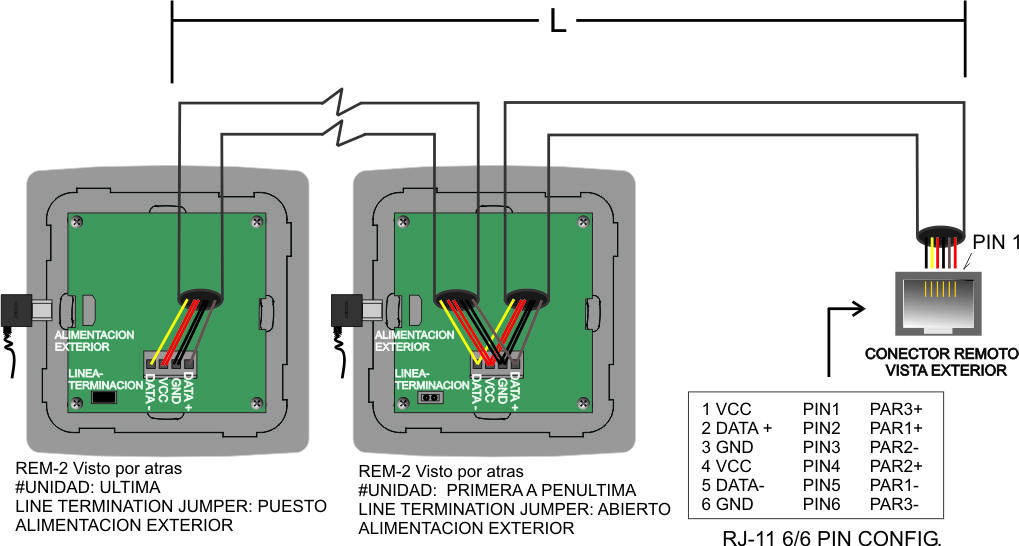

El cableado se realiza con 3 pares de cableado cat5 o equivalente (seis hilos en total) como se muestra en la figura.

Para compensar las perdidas del cableado, los remotos conectados a más de 100 metros del procesador MAP o los remotos del octavo en adelante deberán estar alimentados localmente mediante un adaptador comercial de pared del tipo micro USB (preferible con conector acodado).

Según las especificaciones del protocolo utilizado, la longitud de cable más larga no podrá sobrepasar los 500 metros independientemente del número de unidades conectadas.

La última unidad deberá estar terminada. Simplemente cierre el jumper suministrado que por defecto viene colocado pero abierto.

Dadas las perdidas de los cables se establece una longitud máxima de cable según la tabla:
