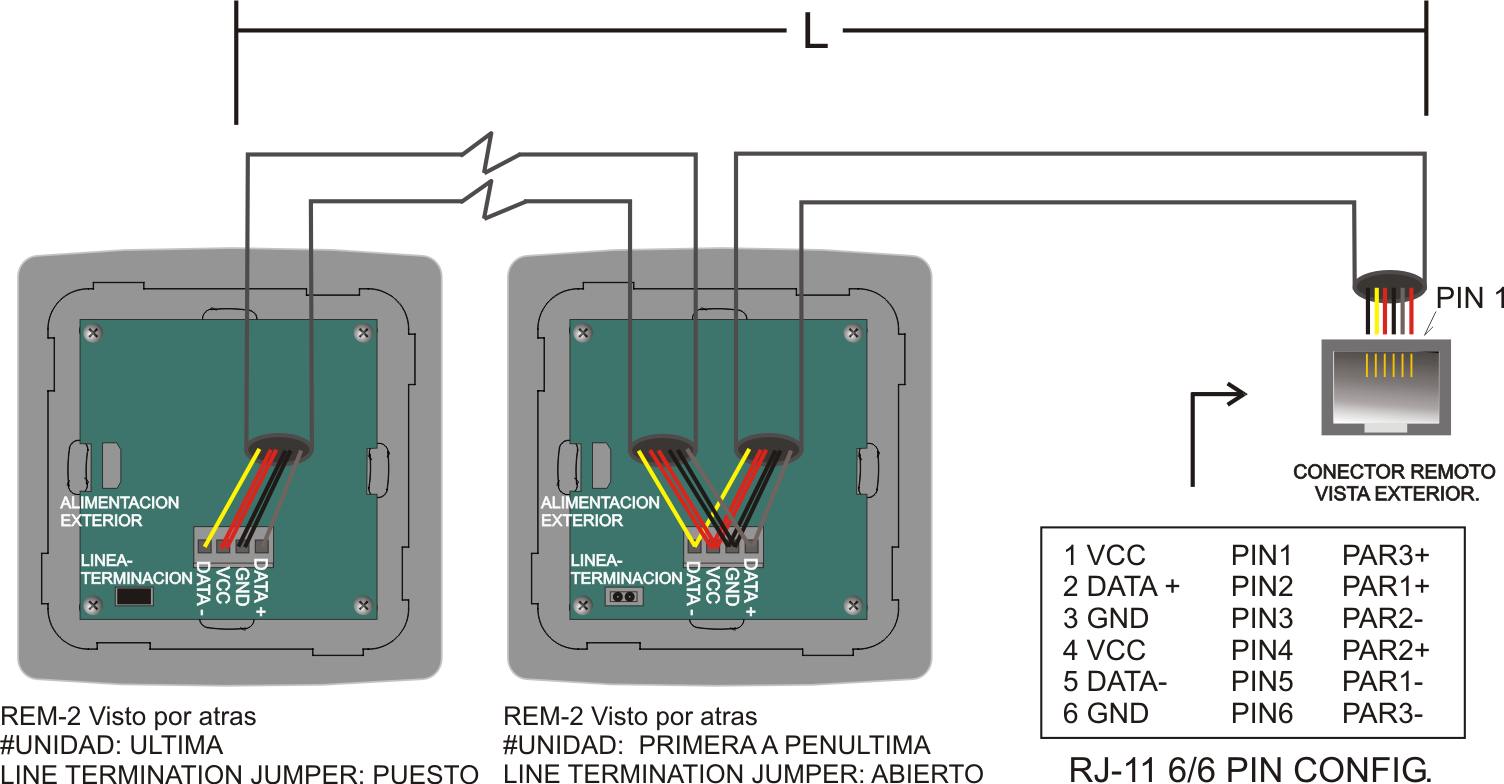

El cableado se realiza con 3 pares de cableado cat5 o equivalente (seis hilos en total) como se muestra en la figura.
La última unidad deberá estar terminada. Simplemente cierre el jumper suministrado que por defecto viene colocado pero abierto.
Dadas las perdidas de los cables se establece una longitud máxima de cable según la tabla:
|
Nº DE REMOTOS |
MAX LONGITUD DE CABLE [m/(ft)] del primero al último |
|---|---|
|
1 |
400/(1300) |
|
2 |
200/(650) |
|
3 a 4 |
100/(325) |
|
5 a 8 |
50/(165) |
Cable cat5, 0.2mm2, AWG24
