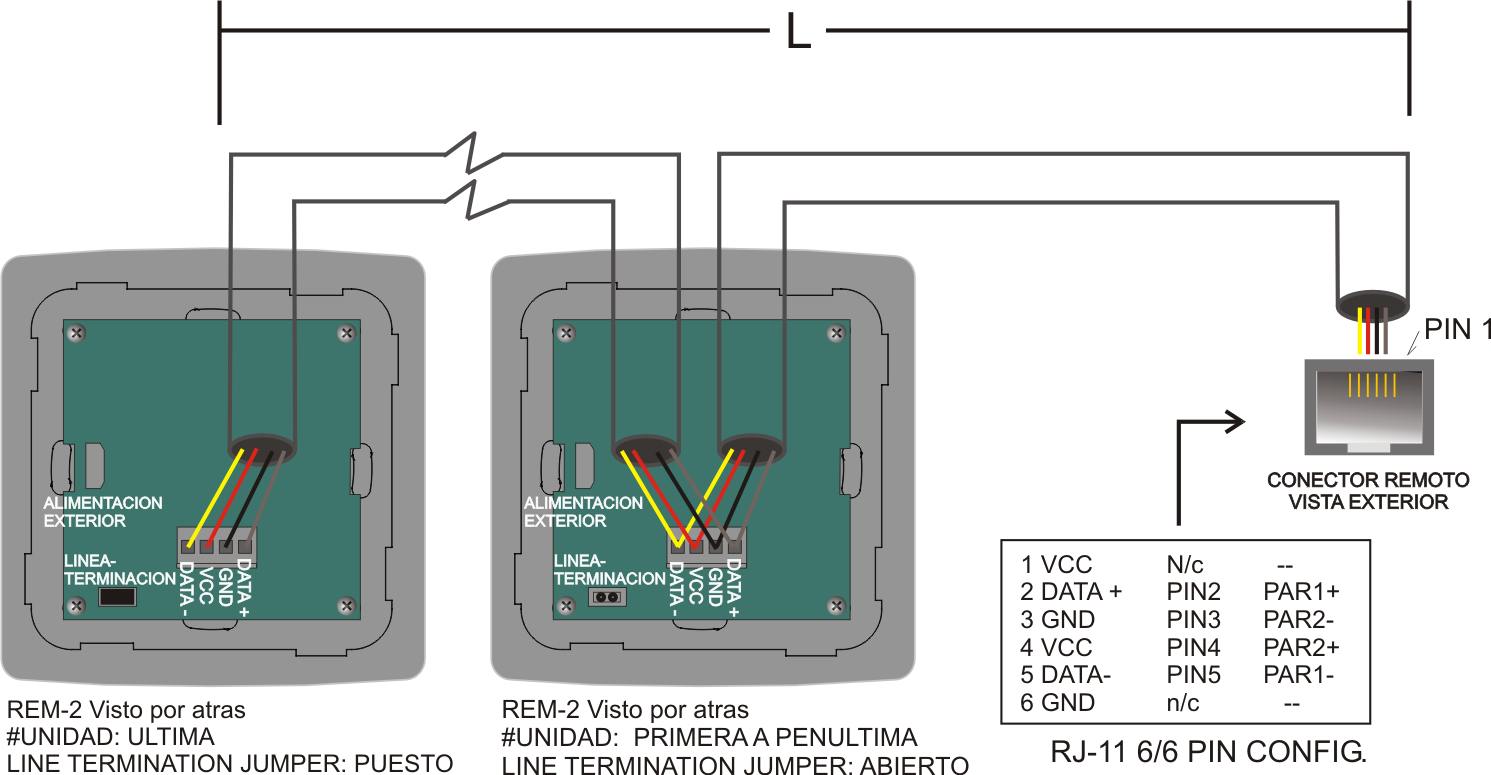

El cableado se realiza con 2 pares de cableado cat5 o equivalente (cuatro hilos en total) como se muestra en la figura.

Normalmente se utilizan 2 pares y se dejan los otros 2 de repuesto o para otro cometido.

La última unidad deberá estar terminada. Simplemente cierre el jumper suministrado que por defecto viene colocado pero abierto.

Dadas las perdidas de los cables se establece una longitud máxima de cable según la tabla:
