Enhorabuena por la adquisición de su ALTAIR Matrix Audio Processor MAP128/MAP1216. Son muchas las especificaciones que hacen de la serie MAP una de las más destacadas dentro del mercado profesional de A/V, algunas de las cuales se enumeran acontinuación:

12 Entradas balanceadas Micro/Linea/+48V. Conexiones por conector tipo Phoenix ® de paso 3.5mm.

8 (MAP128) ó 16(MAP1216) salidas balanceadas. Conexiones por conector tipo Phoenix ® de paso 3.5mm.

Conector USB en el panel frontal para un acceso cómodo al control por PC.

Conexión Ethernet 10/100. Permite conexión a un PC o a una red LAN.

Software de control Altair 3cMAP para PC y versión reducida Android. Los ajustes más habituales se pueden realizar de forma inalámbrica mediante un dispositivo Android enlazado por radio a la red.

Los procesadores de audio MAP incluyen un juego de componentes de audio como: previo micro-línea de altas prestaciones, patcheado virtual de las entradas, mezcladores, Eqs, filtrado, procesadores de dinámica, crossovers, matrices de salida, manejo de prioridades -ducking-, sistema Anti-Feedback por desplazamiento de frecuencias, controles remotos, selección de presets, medidores y un largo etc para satisfacer todas las aplicaciones.

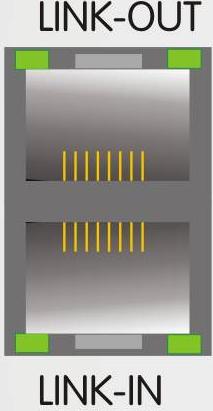

Como punto final, la unida incorpora un conector para permitir enlazar 2 unidades LINK para formar una unidad de procesado de hasta 24x32 entradas/salidas cuando se enlazan 2x MAP1216 unidades.

Aunque el manejo del equipo es bastante intuitivo, es importante que lea este manual antes de empezar a utilizar la unidad. El manual le ayudará a instalar y sacar el mejor provecho a su nuevo procesador de audio MAP. Por su seguridad es muy importante que lea con atención los mensajes descritos como NOTA, PRECAUCION y PELIGRO.

Guarde el embalaje original para poder re-utilizarlo si tiene que transportar la unidad. NO ENVIAR EL APARATO SIN UN EMBALAJE ADECUADO YA QUE SE CORRE EL RIESGO DE DAÑAR LA ENVOLVENTE MECÁNICA Y CON ELLO LA PÉRDIDA DE GARANTÍA POR DAÑOS.

NOTA: Debido a la extensa utilización del idioma inglés en el mundo del procesado y tratamiento del audio así como el hecho de que el programa lo hemos creado inicialmente en ese idioma, se han añadido en cursiva los términos equivalentes en inglés para facilitar el uso del programa 3cMAP.

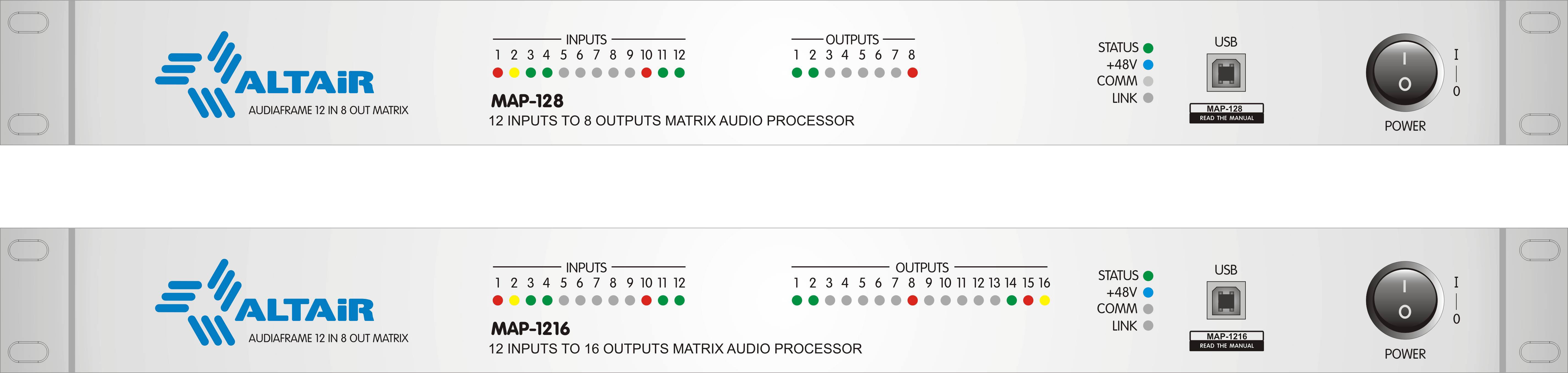

A continuación se muestran los Paneles Frontales de los modelos MAP128 y MAP1216 respectivamente:

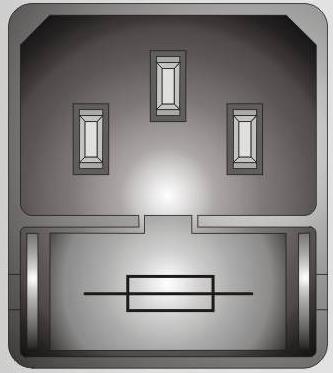

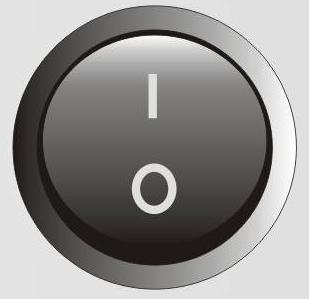

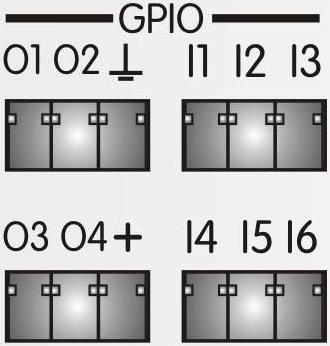

A continuación se detallan los elementos que forman tanto el Panel Frontal como el Panel Trasero de los dispositivos de la familia MAP:

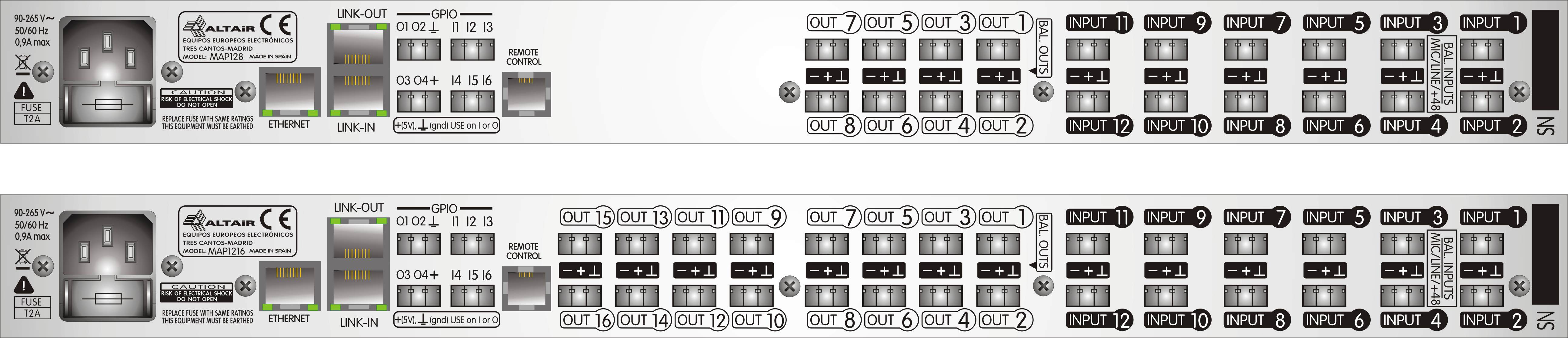

A continuación se muestran los Paneles Traseros de los modelos MAP128 y MAP1216 respectivamente:
